1.应用领域 工程勘察剪切波波速测试
工程勘察地表脉动低频卓越周期测试
2.符合标准
《建筑抗震设计规范GB50011-2010》
《岩土工程勘察规范GB50021-2001》
《地基动力特性测试规范GB/T50269-97》
3.性能指标
|
主控单元
|
低功耗嵌入式工业计算机
|
|

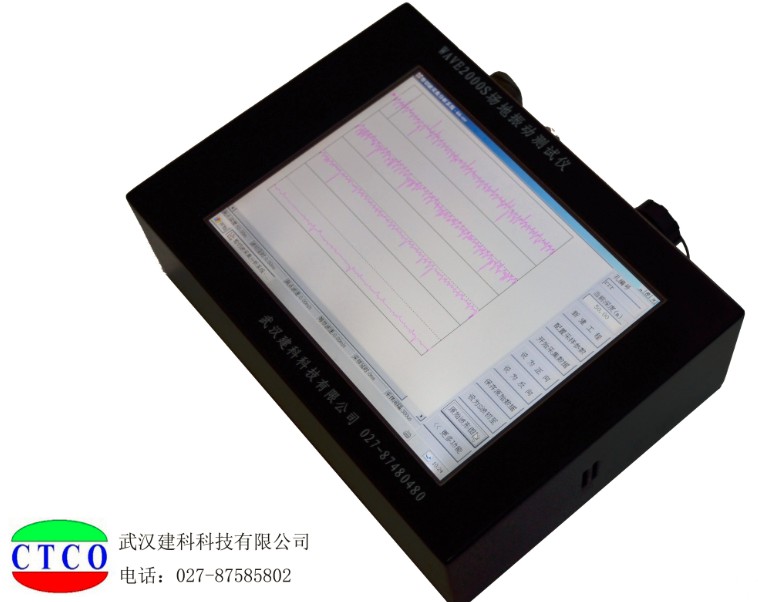

显示模式
|
真彩8.4寸液晶显示屏（LED高明流背光）
|
|
操作方式
|
触摸屏操作
|
|
屏幕分辨率
|
800×600
|
|
存储方式
|
电子硬盘/移动硬盘
|
|
数据备份
|
自动或手动
|
|
存储容量
|
≤1万组测试数据
|
|

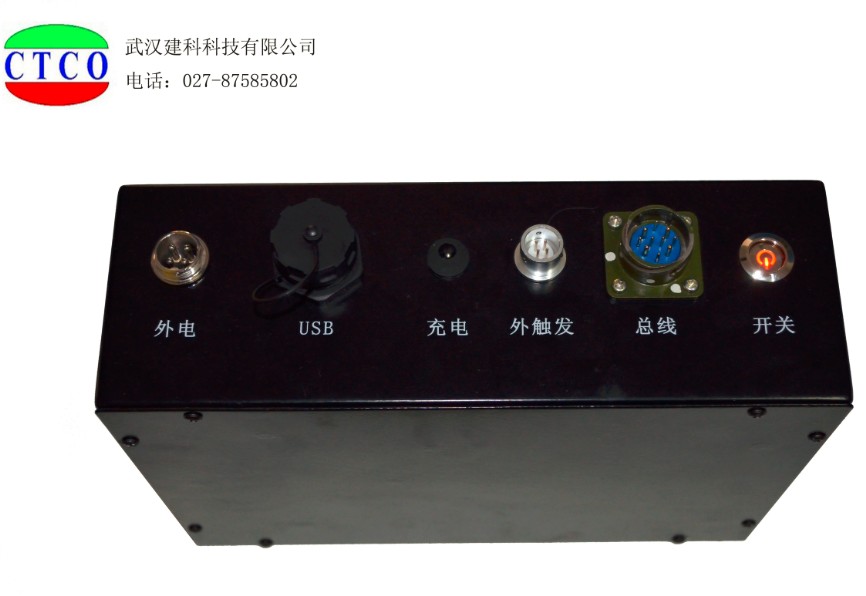

输入输出接口
|
USB接口/ USB HUB/蓝牙可选
|
|
采样通道数
|
三道
|
|
触发通道数
|
一道
|
|
触发方式数
|
外触发/通道触发
|
|
采样长度
|
512、1024、2048、4096（ 地脉动测量样点可增加若干）
|
|
采样间隔
|
30μs～65535μs
|
|
通频带
|
0.5Hz～4000Hz
|
|
触发延时
|
0～500ms
|
|
前置放大
|
10000
|
|
可调放大
|
1/10/100
|
|
时间示值误差
|
≤1%
|
|
系统噪声电压
|
≤0.2mV
|
|
供电电源
|
交流电/内置锂电池
|
|
主机外壳
|
高强度金属工程机箱
|
|
工作温度
|
-10℃～＋50℃
|
4.技术特点
u 数据采用U盘转存，方便快捷
u 专用仪器，功能突出，操作简单易用
u 工业设计一体化仪器、适应现场环境，抗干扰、稳定性好，高信噪比电路设计，获取剪切波信号方便简单
u 内置高性能电池，无需现场接电，同时，仪器外部留有直流口方便延长试验时间

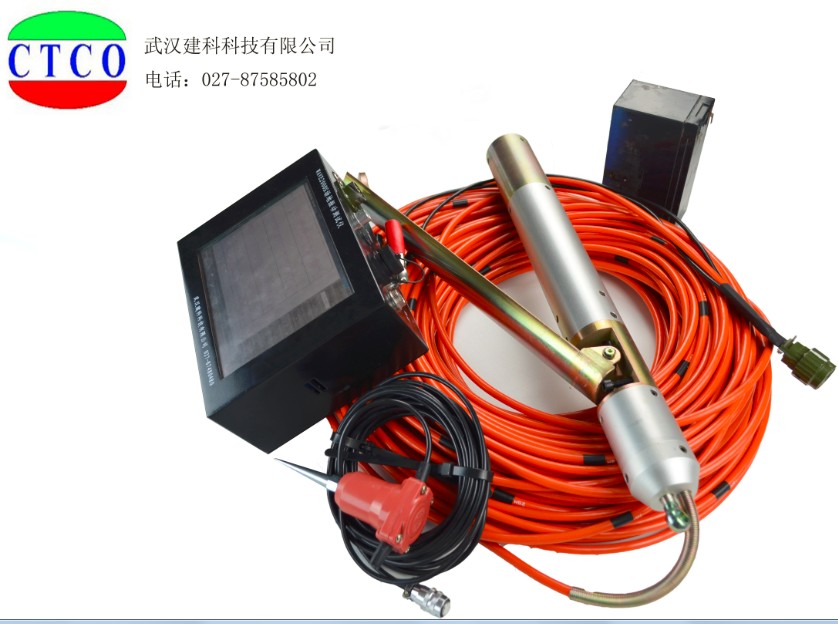

u 使用弹臂式探头，省去打气的麻烦，干孔、湿孔均可以使用
成熟试验理论支持，送货上门，现场培训
数据处理软件截图：
 |
